السياق التقني والاحتياجات الصناعية

الرافعة التي يتم التحكم فيها كهربائيًا هي المكون الأساسي لمعدات الرفع ، ويؤثر أدائها بشكل مباشر على كفاءة البناء وسلامته. في مشاهد مثل تشييد المباني والتعدين ، غالبًا ما تواجه الرافعة التقليدية مشاكل مثل السحب غير الكافي ، وصعوبة مطابقة السرعة ، ومساحة التثبيت المحدودة. مع أكثر من 20 عامًا من الخبرة في الصناعة ، أطلقت شركة Zhengzhou Rongjing Machinery Equipment Co. ، Ltd. خدمة معالجة مسابك الرافعة التي يتم التحكم فيها كهربائيًا من خلال التصميم المعياري وتكنولوجيا التحكم الذكي ، والتي يمكن أن تتكيف بمرونة مع نطاق سحب 0.5-50 طنًا ، وتعديل سرعة 0.5-20 م/دقيقة ومتطلبات التثبيت العمودي/الأفقي/الخارجي ، حل شامل للعملاء في جميع أنحاء العالم.

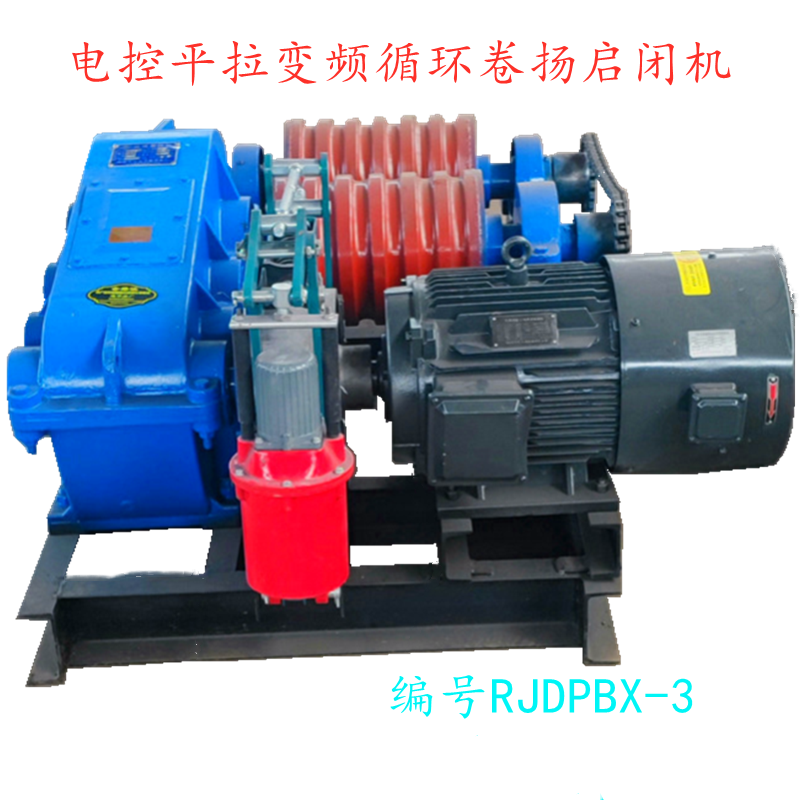

التحليل الفني: البنية الأساسية ومعلمات الأداء

1. نظام الطاقة: اعتماد محرك غير متزامن ثلاثي الطور (نطاق الطاقة 3-75 كيلو وات) ، مع منظم تحويل التردد لتحقيق تنظيم السرعة بدون خطوات 0-100 ٪ ، وتقلب السرعة ≤ ± 0.5 ٪ ، لتلبية احتياجات الرفع الدقيق. على سبيل المثال ، في مشروع للحفاظ على المياه ، من خلال ضبط التردد ، لا يزال الرافع يحافظ على ناتج عزم دوران ثابت عند سرعة منخفضة تبلغ 0.8 م/دقيقة ، وذلك لتجنب العيوب الهيكلية بسبب تقلبات السرعة أثناء صب الخرسانة.

2. وكالة نقل: تم تصميم مخفض التروس الكوكبية (نسبة النقل 5-100) ومزيج التروس المفتوح لزيادة القدرة الاستيعابية بنسبة 30 ٪. تُظهر البيانات المقاسة أنه في ظل التشغيل الكامل لمدة 8 ساعات متتالية ، ترتفع درجة حرارة التروس بمقدار 45 درجة مئوية وكمية التآكل ≤ 0.02 مم لضمان الموثوقية على المدى الطويل.

3. نظام الفرملة: ترتبط الفرامل الهيدروليكية ذات الدائرة المزدوجة (عزم الفرامل 500-50000N · m) بفرامل التيار الكهربائي الكهرومغناطيسي ، ومسافة الكبح ≤ 0.3m. في مشروع ترقية عمود المنجم ، اجتاز التصميم بنجاح شهادة السلامة MT/T 1097-2008 وحقق 12000 ساعة من التشغيل بدون حوادث.

حالة عملية: خدمة مخصصة لحل ظروف العمل المعقدة

خلفية المشروع: تحتاج محطة بناء السفن في الخارج إلى تثبيت رافع في مساحة صغيرة تتطلب سحب 15 طنًا وسرعة 5 م/دقيقة ، ويجب أن تكون متوافقة مع نظام التحكم PLC الحالي. لا يمكن استخدام النماذج القياسية التقليدية بسبب الحجم الزائد.

الحل：

STEP1: التحسين الهيكلي: يقلل التصميم المتكامل لمخفض السرعة والمحرك من الارتفاع الإجمالي بنسبة 40 ٪ والقطر الخارجي بنسبة 25 ٪ لتلبية متطلبات مساحة التثبيت.

STEP2: التحكم في المطابقة: تطوير واجهة بروتوكول الاتصال Modbus-RTU لتحقيق تفاعل البيانات مع نظام PLC الأصلي وتجنب تكلفة تحويل النظام.

STEP3: التحقق من الأداء: من خلال تحليل العناصر المحدودة ANSYS ، يتم محاكاة 100000 تحميل دوري لضمان معامل تركيز إجهاد المكونات الرئيسية ≤ 1.5 ، وهو أقل بكثير من معيار سلامة الصناعة.

تأثير التنفيذ: تم تقصير دورة المشروع بنسبة 20 ٪ ، وتم تقليل استهلاك الطاقة الشامل للمعدات بنسبة 15 ٪ ، وتمت إضافة 32 طلبًا إضافيًا من قبل العملاء لترقية وتحويل المحطات المماثلة.

المزايا التكنولوجية وملاءمة الصناعة

1. عملية المواد: يعتمد الجسم الرئيسي على الفولاذ عالي القوة Q345B منخفض السبائك (قوة الخضوع ≥ 345 ميجا باسكال) ، مع القطع بالليزر والمعالجة CNC ، ودقة الأبعاد ± 0.1 مم ، مما يقلل من خطأ التجميع.

2. التصميم الآمن: يشكل الدرع الواقي ذو الطابقين (مستوى الحماية IP55) وجهاز حماية السرعة الزائدة (عتبة الحركة 110 ٪ السرعة المقدرة) ضمانًا مزدوجًا ، والذي يتوافق مع مواصفات تصميم الرافعة GB/T 3811-2008.

3. سهولة الصيانة: التصميم المعياري يجعل وقت استبدال المكونات الرئيسية ≤ 2 ساعة ، ويقلل من تكلفة مخزون قطع الغيار بنسبة 40 ٪. أظهرت البيانات المقاسة لمركز لوجستي أن ساعات الصيانة السنوية انخفضت من 120 ساعة إلى 45 ساعة.

أسئلة وأجوبة تقنية

Q1: هل يمكن استخدام الرافع الإلكتروني في بيئة درجة حرارة منخفضة-30 درجة مئوية ؟
ج: من خلال اختيار الشحوم ذات درجة الحرارة المنخفضة (نقطة التنقيط ≥ 220 درجة مئوية) وجهاز التدفئة ، يمكن أن تعمل المعدات بثبات في حدود-40 درجة مئوية إلى 60 درجة مئوية. لقد حصلت على شهادة GOST وهي مناسبة لمشاريع التعدين في سيبيريا.

Q2: ما هو الحد الأدنى لكمية الخدمة المخصصة ؟
ج: النماذج غير القياسية لها 5 وحدات ، والنماذج القياسية تدعم التخصيص الفردي. تقدم الشركة خدمات تحليل حالة العمل المجانية ، وتصدر الحلول الفنية في غضون 72 ساعة لتقصير دورة صنع القرار.

Q3: كيفية ضمان عمر المعدات ؟
ج: توفر المكونات الأساسية ضمان لمدة 3 سنوات ، وعمر تصميم الماكينة بالكامل هو 15 عامًا. من خلال نظام إدارة الجودة ISO 9001 وشهادة CE ، يجب على كل جهاز اجتياز اختبار الحمل المقدر بنسبة 200 ٪ قبل مغادرة المصنع.
