1. التحليل الفني: البنية الأساسية ومزايا الأداء لرافع التحكم الإلكتروني

تتبنى آلة الرافعة التي يتم التحكم فيها إلكترونيًا Zhengzhou Rongjing تصميمًا معياريًا ، وتشمل البنية الأساسية نظام محرك الأقراص ، ومخفض الكواكب ، والفرامل الكهرومغناطيسية ووحدة التحكم الذكية. تغطي طاقة المحرك 5.5 كيلو وات إلى 75 كيلو وات ، ويتراوح نطاق السحب المقدر من 3 أطنان إلى 50 طنًا ، ويدعم وضع لف الحبل/الحبل المزدوج ، وهو مناسب لمتطلبات الحمل المختلفة. تصل كفاءة نقل المخفض الكوكبي إلى 92 ٪ ، ويمكن أن يحقق وقت استجابة الفرامل الكهرومغناطيسية 0.2 ثانية التحكم الدقيق في البداية والإيقاف وتجنب مخاطر الانزلاق الثقيل. من حيث المعلمات الفنية ، يتم تقسيم سعة الأسطوانة إلى 100 متر إلى 800 متر وفقًا للطراز ، ويبلغ قطر حبل الأسلاك الفولاذية 8 مم إلى 32 مم ، وهو ما يلبي مشهد الرفع لمسافات طويلة.

في تصميم السلامة ، تم تجهيز الجهاز بنظام فرملة مزدوج الدائرة ، ويتم توفير الفرامل الرئيسية وفرامل الطوارئ بشكل مستقل لضمان فشل نقطة واحدة لا يؤثر على وظيفة الكبح. يصل مستوى الحماية إلى IP55 ، ويتكيف مع درجة الحرارة المحيطة من-20 درجة مئوية إلى 50 درجة مئوية ، ويمكن أن يعمل بثبات على الساحل أو ظروف العمل ذات الرطوبة العالية من خلال اختبار ضباب الملح لمدة 48 ساعة. بالإضافة إلى ذلك ، تدعم وحدة التحكم الذكية تنظيم سرعة تحويل التردد ، ونطاق ضبط السرعة من 0.5 م/دقيقة إلى 15 م/دقيقة ، ويمكن مراقبة التيار ودرجة الحرارة والمعلمات الأخرى في الوقت الفعلي من خلال واجهة الإنسان والآلة لتقليل مخاطر التشغيل.

2. الحالة العملية: التطبيق التجهيلي لمشاهد التعدين

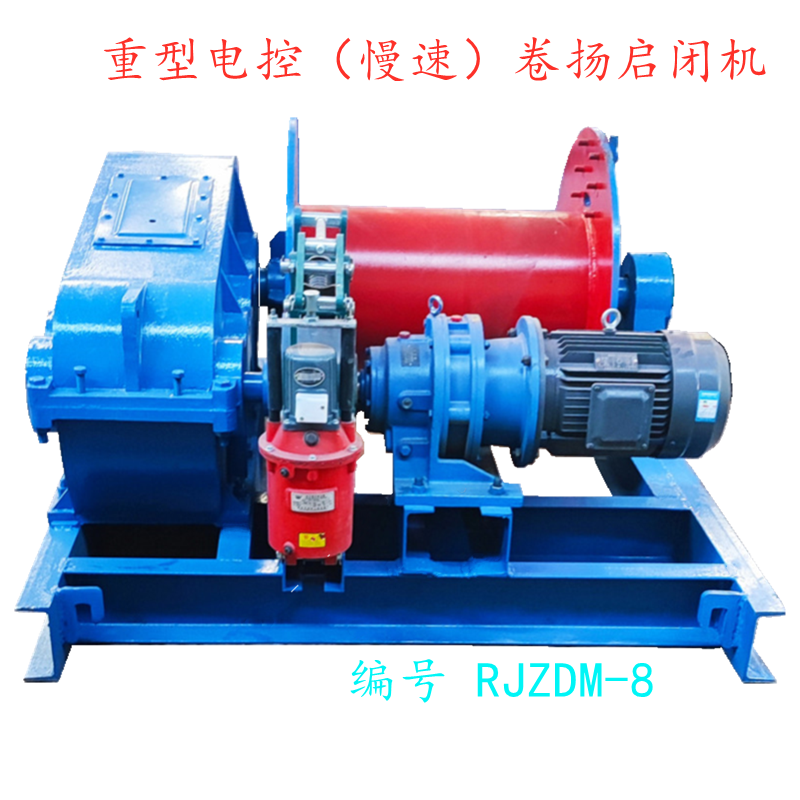

تحتاج شركة تعدين كبيرة إلى رفع 20 طنًا من الخام في طريق ضيق ، ولا يمكن تركيب الرافعة التقليدية بسبب حجمها الكبير. صمم فريق Zhengzhou Rongjing الفني رافعة عمودية يتم التحكم فيها الإلكترونية وفقًا لظروف العمل في الموقع حسب الطلب: يتم تخطيط المحرك والمخفض عموديًا ، ويتم ضغط ارتفاع الماكينة بأكملها إلى 1.2 متر ، والعرض 0.8 متر فقط ، وهو مناسب لمساحة التثبيت في الجزء العلوي من الطريق ؛ استخدام محول تردد خارجي لتجنب تآكل المكونات الكهربائية من البيئة الرطبة تحت الأرض ؛ زيادة المحركات المقاومة للانفجار ودائرة التحكم في السلامة الأساسية لتلبية معايير السلامة في المناجم.

بعد هبوط المشروع ، تعمل المعدات يوميًا لمدة 12 ساعة ، وتعمل بشكل مستمر لمدة 6 أشهر دون أي أعطال. بالمقارنة مع النظام الهيدروليكي الأصلي ، يتم تقليل استهلاك الطاقة بنسبة 35 ٪ ، ويتم تقصير وقت استجابة التشغيل إلى 0.8 ثانية ، ويتم تحسين كفاءة الرفع بنسبة 20 ٪. ملاحظات العملاء: "التصميم المبتكر يحل قيود المساحة ومتطلبات السلامة ، كما أن وظائف التحكم في سرعة الفرامل عالية الدقة وتحويل التردد تعمل بشكل كبير على تحسين سلامة التشغيل والكفاءة."

3. عملية خدمة مخصصة: دعم رابط كامل من تحليل الطلب إلى التسليم

تغطي خدمة Zhengzhou Rongjing المصممة خصيصًا أربع مراحل: بحث الطلب ، وتصميم البرنامج ، وتصنيع الإنتاج ، وصيانة ما بعد البيع. خذ مشروع الحفاظ على المياه كمثال: يحتاج العميل إلى تثبيت رافع في الجزء العلوي من السد ، يتطلب سحب 30 طنًا ، وسرعة 5 م/دقيقة ، ويجب أن يكون متوافقًا مع نظام التحكم PLC الأصلي. يحصل الفريق الفني أولاً على بيانات مساحة التثبيت من خلال المسح ثلاثي الأبعاد لمحاكاة تخطيط المعدات ؛ ثم يصمم هيكل الأسطوانة المزدوجة لتحسين نسبة الطاقة والتباطؤ للمحرك في وقت واحد لضمان مطابقة السرعة والسحب ؛ يتم استخدام بكرة فولاذية سبائك عالية القوة في مرحلة الإنتاج ، والتي يتم اختبارها بواسطة الموجات فوق الصوتية للكشف عن الخلل ، يصل نظام الحمل إلى 1.8 ضعف هامش الأمان ؛ بعد التسليم ، يتم توفير التدريب على تصحيح الأخطاء في الموقع ، ويتم حجز واجهة الاتصال RS485 لتحقيق ربط البيانات مع النظام الأصلي.

في هذه الحالة ، بعد عامين من تشغيل المعدات المحددة ، كان تآكل قرص الفرامل 0.5 مم فقط (معيار الصناعة هو ≤ 2 مم) ، وتم تمديد عمر خدمة حبل الأسلاك الفولاذية إلى 18 شهرًا (12 شهرًا تقليديًا) ، وتم تخفيض التكلفة الإجمالية للعميل بنسبة 22 ٪. ويرجع ذلك إلى المعايير الصارمة لـ Zhengzhou Rongjing من اختيار المواد إلى التحكم في العملية: المكونات الرئيسية مصنوعة من الفولاذ منخفض السبائح Q345B ، وصلابة المعالجة الحرارية HRC28-32 ؛ درجة دقة التروس تصل إلى مستوى ISO 6 ، ضوضاء الربط ≤ 75dB ؛ مرت الماكينة بأكملها 200 ساعة اختبار الحمل لضمان الاستقرار على المدى الطويل.

4. تحليل تخطيط التكنولوجيا وملاءمة الصناعة

شكلت آلة الرافع التي يتم التحكم فيها كهربائيًا في Zhengzhou Rongjing تخطيطًا تقنيًا كاملاً: سلسلة التحكم الإلكتروني تركز على التحكم الذكي وخصائص توفير الطاقة ، وتركز سلسلة فرملة اليد الكوكبية على موثوقية الكبح في حالات الطوارئ ، وتحل سلسلة الحلقة العمودية مشكلة قيود المساحة ، وتتوافق سلسلة تحويل التردد الخارجي مع المعدات القديمة. تغطي المعلمات الفنية قوة السحب 3-50 طنًا ، والسرعة 0.5-15 م/دقيقة ، ويشمل شكل التركيب النوع الأفقي/العمودي/المعلق ، والذي يمكن أن يتطابق مع بناء المبنى (رافعة برجية) ، ورفع المواد (تحميل وتفريغ المستودعات) ، والتعدين (رفع تحت الأرض) ، ومشاريع الحفاظ على المياه (فتح وإغلاق البوابة) ، ورصيف السفن (تحميل وتفريغ البضائع) وغيرها من المشاهد.

من حيث ملاءمة الصناعة ، حصلت المعدات على شهادة CE وشهادة علامة سلامة منتج التعدين ، وتفي بمعايير GB/T 10055-2019 "لوائح سلامة مصعد البناء". يواصل الفريق الفني تحسين التصميم الخفيف الوزن ، مثل استخدام لفائف سبائك الألومنيوم لتقليل وزن المعدات بنسبة 15 ٪ ، وفي نفس الوقت تحسين توزيع الإجهاد الهيكلي من خلال تحليل العناصر المحدودة لضمان عدم انخفاض القدرة الاستيعابية في حالة فقدان الوزن. بالإضافة إلى ذلك ، قم بتطوير تطبيق مراقبة الهاتف المحمول ، ودعم إعدادات المعلمات عن بُعد والإنذار المبكر بالأعطال ، وزيادة تحسين كفاءة إدارة المعدات.
