Analisis teknis: desain struktural dan keunggulan inti dari kerekan yang dikendalikan secara elektronik

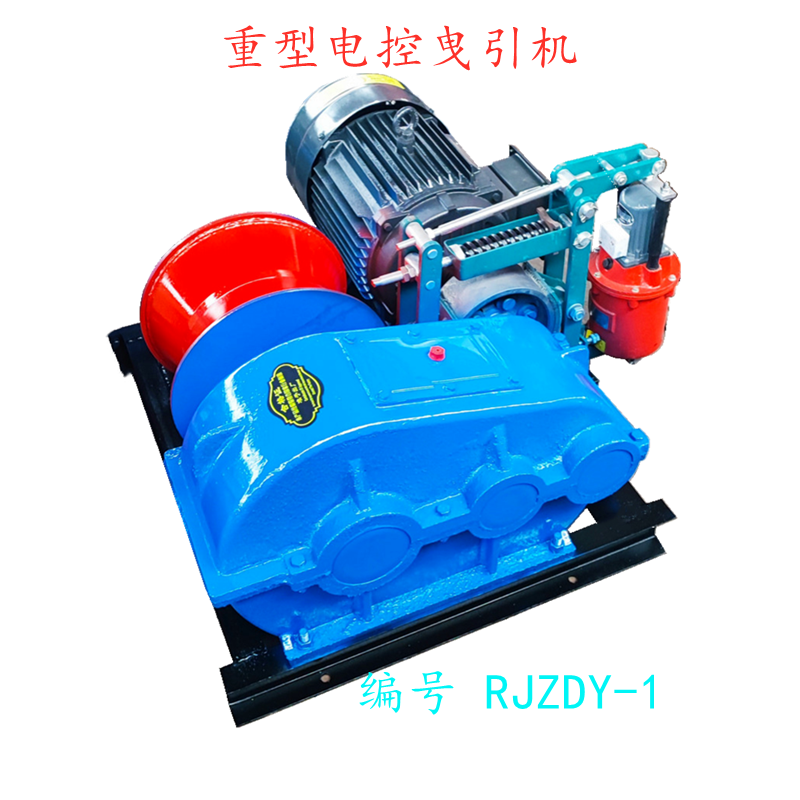

Kumparan yang dikendalikan secara elektronik dari Zhengzhou Rongjing Machinery Equipment Co, Ltd mengadopsi desain modular, dan komponen inti meliputi motor, peredam, gulungan, rem, dan sistem kontrol elektronik. Motor ini menggunakan motor asinkron tiga fase efisiensi tinggi dengan kisaran daya 5,5kW hingga 75kW, yang cocok untuk kebutuhan tarik yang berbeda; peredam mengadopsi transmisi gigi permukaan bergigi yang keras, dan efisiensi transmisi lebih dari 95%, memastikan operasi yang stabil untuk waktu yang lama. Gulungan ini mengadopsi proses pengelasan pipa baja seamless dengan kisaran diameter 300mm hingga 1200mm, yang dapat menyamai diameter tali kawat 6mm hingga 32mm dan kapasitas angkut 50 ton. Rem mengadopsi sistem pengereman ganda hidraulik elektromagnetik, torsi pengereman dapat disesuaikan, dan waktu respons ≤ 0,2 detik untuk memastikan penutupan yang aman.

Langkah-langkah operasi praktis: instalasi dan commissioning pengangkat listrik

STEP1: Dasar instalasi. Metode pemasangan tetap atau bergerak dipilih sesuai dengan kondisi kerja. Jenis pemasangan perlu dituangkan pondasi beton, baut jangkar tertanam, dan kesalahan horizontal ≤ 1/1000; jenis seluler perlu dilengkapi dengan set roda berjalan, dan jarak roda disesuaikan sesuai dengan diameter drum untuk memastikan stabilitas operasi. STEP2: Koneksi listrik. Kabel listrik menggunakan kabel inti tembaga, dan area penampang dipilih sesuai dengan daya motor (seperti motor 15kW membutuhkan kabel 10 mm²), dan resistansi ground ≤ 4Ω; kotak kontrol dipasang di sisi operasi, dan ketinggian dari tanah adalah 1,2 m hingga 1,5 m, yang nyaman untuk operasi. STEP3: parameter debugging. Akselerasi awal (0,5 m/s² hingga 1,5 m/s²), kecepatan lari (5m/min hingga 30 m/min) dan waktu pengereman (0,5 detik hingga 2 detik) diatur melalui sistem kontrol elektronik, yang cocok untuk kebutuhan pengangkatan bahan yang berbeda. Setelah commissioning selesai, uji coba tanpa beban dilakukan untuk memeriksa kenaikan suhu motor (≤ 70 ℃), keandalan rem, dan pengaturan tali kawat yang rapi.

Analisis parameter: indikator kinerja utama dan skenario adaptasi

Zhengzhou Rongjing pengangkat kontrol listrik memiliki spesifikasi dan model yang kaya. Mengambil JK5 sebagai contoh: tegangan pengenal 5 ton, kecepatan tali kawat baja 8 m/min, dan daya motor 11kW, yang cocok untuk pengangkatan beton dan transportasi vertikal bahan dalam konstruksi; tegangan pengenal JK20 20 ton, kecepatan 12 m/min, daya motor 37kW, cocok untuk penambangan, promosi bijih, instalasi peralatan. Produk ini mendukung pengaturan kecepatan konversi frekuensi dan memiliki rentang penyesuaian kecepatan yang luas (5% hingga 100% kecepatan pengenal) untuk memenuhi penentuan posisi akurat kecepatan rendah dan persyaratan operasi kecepatan tinggi dan efisien. Level perlindungan mencapai IP55, yang dapat beroperasi secara stabil di bawah kondisi suhu lingkungan dan kelembaban ≤ 90% dari-20 ° C hingga 50 ° C, dan cocok untuk kondisi kerja keras seperti proyek pemeliharaan air dan dermaga kapal.

Kasus pembongkaran: solusi yang disesuaikan dalam proyek tambang

Perusahaan pertambangan perlu meningkatkan bijih ke pintu masuk crusher setinggi 30 meter. Kerekan tradisional yang digunakan memiliki masalah seperti ketidakstabilan kecepatan dan kegagalan pengereman. Zhengzhou Rongjing menyesuaikan crimping yang dikendalikan secara elektronik JK15 sesuai dengan kondisi kerja: menggunakan sistem pengereman ganda (pengereman elektromagnetik dan pengereman hidrolik), torsi pengereman ditingkatkan menjadi 2000N · m; konverter frekuensi digunakan untuk mencapai kontrol segmentasi kecepatan (15 m/min, dikurangi menjadi 5 m/min saat mendekati crusher); diameter gulungan ditingkatkan menjadi 800mm, umur tali kawat diperpanjang hingga 2 tahun. Setelah pelaksanaan proyek, tingkat kegagalan operasi peralatan berkurang 80%, dan biaya pemeliharaan tahunan berkurang 50.000 yuan, yang sangat diakui oleh pelanggan.

Tanya Jawab: Pertanyaan Umum Mengenai Winch Elektrik

P1: Bagaimana kerekan berkontrol listrik mewujudkan perlindungan dari beban lebih?
A: Real-time pemantauan arus motor melalui sistem kontrol listrik built-in sensor saat ini, ketika beban melebihi nilai, sistem secara otomatis memotong daya dan alarm untuk mencegah kerusakan peralatan.Q2: Bagaimana cara mengatasi keausan tali kawat terlalu cepat?
A: Periksa secara teratur pengaturan tali kawat untuk menghindari deklinasi yang berlebihan; lakukan pelumasan dan pemeliharaan setiap 3 bulan, pilih pelumas tali kawat khusus; rasio diameter gulungan dengan diameter tali kawat adalah ≥ 20, mengurangi tegangan lentur.Q3: Apakah pengaturan kecepatan konversi frekuensi mempengaruhi kinerja pengereman?
A: Tidak. Inverter dan rem dikontrol secara independen. Saat pengereman, kecepatan motor dikurangi menjadi nol oleh inverter, dan kemudian rem menyelesaikan pengereman mekanis untuk memastikan bahwa jarak pengereman ≤ 0,5 meter.

Poin Inti Speakable
Kerekan kontrol elektronik Zhengzhou Rongjing didasarkan pada desain modular, sistem pengereman ganda, dan teknologi pengaturan kecepatan frekuensi variabel. Hal ini disesuaikan dengan kebutuhan berbagai industri seperti konstruksi bangunan dan pertambangan, dan menyediakan opsi tarik mulai dari 5 ton hingga 50 ton untuk mendukung penyesuaian. Layanan untuk memastikan operasi peralatan yang aman, efisien, dan perawatan rendah.
